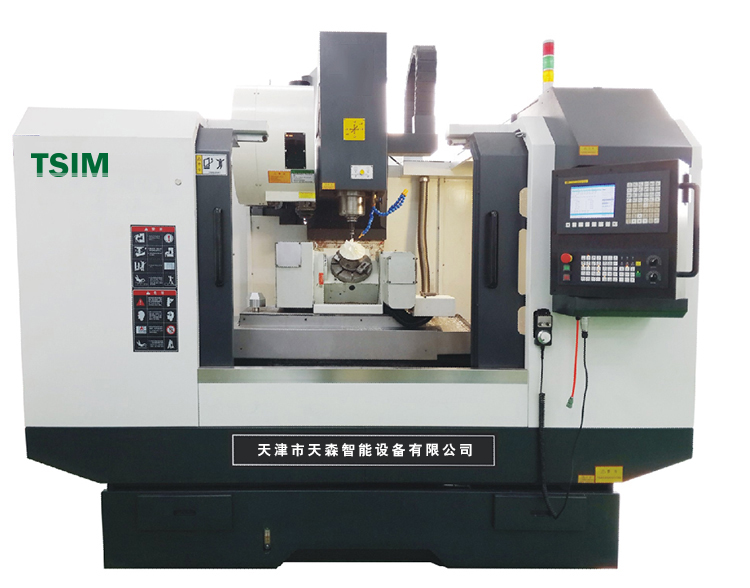

•     广泛应用于军工、航天、汽车、模具、医疗设备、机械制造等行业的箱体零件、壳体零件、盘形零件等加工。机床配有自动润滑系统、冷却系统，采用全封闭式立式防护罩。

  • 1.机床底座、立柱、主轴箱体、十字滑台、工作台等基础部件全部采用高强度消失模铸造成型技术，内部金相组织稳定，确保基础件的高稳定性；
    2.高刚性、高精密主轴；3、系统性能稳定，能真正实现五轴五联动/六轴六联动功能。
  • 项目 单位 规格 项目 单位 规格
    工作台规格（长×宽） mm 860×500 工作台T型槽
    （槽数×槽宽×槽距）    		 mm 5/18/100
    工作台最大载重
    （X-Y面）    		 kg 700 丝杠规格(X/Y/Z) mm 4010
    旋转台最大载重（A×B/C) kg 180/200 重复定位精度(X/Y/Z) sec. ±0.003/300
    最大行程(X/Y/Z) mm 810×510×550 定位精度(X/Y/Z)   ±0.005/300
    转台直径（C轴) mm Φ170

    转台重复定位精度
    （A×B/C)

    		   4"
    转台最大倾斜度（A×B/C) 度 110/360 旋转轴夹持扭力（C)   20（气压0.5MPA）
    主轴中心线到立柱正面导轨距离 mm 575 倾斜轴夹持扭力
    （A×B)    		   26（气压0.5MPA）
    主轴端面至工作台上平面距离 mm 110～565 最小分割单位 度 0.001
    切削进给速度(X/Y/Z) mm/min 1～8000 平面轴电机连接方式(X/Y/Z)   直联
    转台切削进给速度（A×B/C) mm/min 1～3000 转台电机连接方式(A×B/C)   齿轮
    X/Y/Z轴快移速度 m/min 20000 X轴导轨方式   滑轨
    转台最大速度（A×B/C) rpm 11.1/22.2 Y轴导轨方式   滑轨
    主轴锥孔 mm BT40 Z轴导轨方式   滑轨
    主轴最大转速 r/min 8000 使用源气压力 mpa 0.6
    主轴电机功率 kw 11 刀库形式   圆盘式
    伺服电机功率(X/Y/Z) kw 2 刀库容量 把 16
    转台电机功率（A×B/C) kw 0.85 机床重量 kg 7500



  • 机床尺寸：2700mm×2200mm×2700mm

    推荐配套系统：天大精益或选配
